三位置氣動球閥
 產品說明三位置氣動球閥
概述
三(san)位置氣(qi)動(dong)球閥，由(you)三(san)位置氣(qi)動(dong)執(zhi)行(xing)器，配(pei)以(yi)優質O型球閥組(zu)合(he)(he)而成，新型齒輪條式氣(qi)動(dong)執(zhi)行(xing)器由(you)我公司綜合(he)(he)了(le)國(guo)內外最新技術，通過CAD三(san)維模型創新優化設計(ji)，外形美(mei)觀緊(jin)湊、新工藝，使(shi)產(chan)品的(de)(de)質量(liang)、性能更(geng)加(jia)可靠(kao)；產(chan)品全面符合(he)(he)最新國(guo)際標準(zhun)技術規范(fan)，滿足現在和未來的(de)(de)需求。特別適(shi)用于(yu)各流體灌(guan)裝(zhuang)行(xing)業(ye)，與電(dian)磁流量(liang)計(ji)配(pei)套進行(xing)計(ji)量(liang)灌(guan)裝(zhuang)作(zuo)業(ye)。
三位置(zhi)(zhi)氣(qi)動球閥有二種(zhong)型號0°-45°-90°和0°-90°-180°，在氣(qi)口“2”進氣(qi)后活塞向兩端(duan)運動被兩端(duan)設計有輔助(zhu)活塞產生機械限制(zhi)來實現(xian)中間位置(zhi)(zhi)的。
可直接利用外面兩(liang)端(duan)調(diao)節螺(luo)栓很容易調(diao)節中間位置(zhi)角度，如(ru)20°、30°、50°、75°和(he)95°、120°、130°、150°、175°等。
工(gong)作原理

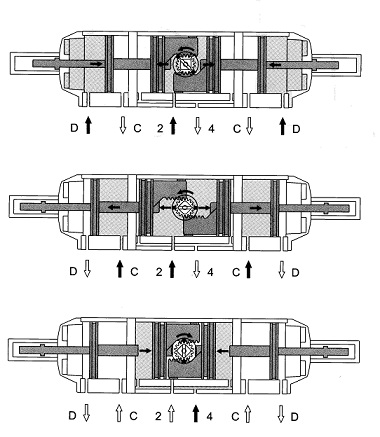

 1、系列0°-45°-90°工作原理 三位置氣動執行器的操作需要設計一套電磁閥控制回路系統來完成操作,其控制原理如下: 位置1（中間位置）
氣源壓力同時進入2口(kou)(kou)(kou)和D口(kou)(kou)(kou)，空氣從(cong)4口(kou)(kou)(kou)和C口(kou)(kou)(kou)排出(chu)，2口(kou)(kou)(kou)作為(wei)內部活(huo)塞(sai)移動，D口(kou)(kou)(kou)是通過(guo)輔助(zhu)活(huo)塞(sai)推(tui)桿限制(zhi)內部活(huo)塞(sai)定位(wei)在預(yu)定的中間位(wei)置。
位置(zhi)2（全開位置(zhi)）
氣源壓力同(tong)時進入2口(kou)和(he)C口(kou)，空(kong)氣從4口(kou)和(he)D口(kou)排出，2口(kou)的內部活塞繼續移動(dong)，C口(kou)為解除輔助活塞推桿限制定位，使內部活塞順利到達全開位置(zhi)。
位置(zhi)3（全關位置(zhi)）
氣源壓力進(jin)入4口，空氣從2口排出，內部活塞向中間方向移(yi)動到達全(quan)關位(wei)置。
可提供(gong)0°-45°-90°彈簧回位型號規格，在斷(duan)氣斷(duan)電時（或氣源故障），通過彈簧迫使內部活塞回位到全(quan)關位置。
訂貨需(xu)知
因三(san)位置(zhi)氣動球(qiu)閥屬特(te)殊訂(ding)制球(qiu)閥，請在訂(ding)貨前(qian)與我(wo)公司銷售人員詳細溝通，需提供工況參數供我(wo)方(fang)技術(shu)人員參考選型和制作電氣控制圖
1、動(dong)作(zuo)方(fang)式(shi)，例如：一段開兩段關，即：第一步動(dong)作(zuo)為(wei)(wei)0°-90°全開，第二步動(dong)作(zuo)為(wei)(wei)90°-45°閥關一半，第三步動(dong)作(zuo)為(wei)(wei)45°-0°閥全關。其中(zhong)，帶中(zhong)間位置調(diao)節功能的氣動(dong)執行器，可對第二步動(dong)作(zuo)的角度進(jin)行自由調(diao)整(zheng)。
2、電磁閥(fa)電壓、閥(fa)體材質(zhi)、介質(zhi)種類及(ji)溫度等。 |
