氣動三通螺紋球閥

產品說明

 氣動三通內(nei)螺紋球閥

概述
FNQ614(15)系列精小型氣動O型三通內螺紋球閥是一種轉角為90度的旋轉類控制閥。它由氣動活塞式執行機構和三通螺紋球閥組成,閥芯采用圓柱型三通孔球體.以閥芯開孔形式分為L型（FNQ614）和T型（FNQ615）兩種。
 該產品以壓縮空氣為動力源，接受集散控制系統（DOC），可編程控制器（PLC）等開關信號，通過電磁閥可實現對閥門快速位式控制。
   該產品通過改(gai)變閥芯與管道(dao)相(xiang)對(dui)位(wei)置(zhi)，可以對(dui)三(san)條管路流體實現(xian)不同組合控制(zhi)，T型(xing)三(san)通可使(shi)三(san)路正交管道(dao)互相(xiang)連(lian)通，起分流（合流）作用(yong)(yong)，也可使(shi)其中兩條管道(dao)連(lian)通而(er)切斷(duan)另(ling)一(yi)路管道(dao)。L型(xing)三(san)通只能(neng)連(lian)通互相(xiang)正交的(de)兩條管道(dao)或切換方向，起分配作用(yong)(yong)。
   氣(qi)動活(huo)塞(sai)式(shi)執行(xing)機構可分為單作(zuo)(zuo)用和雙(shuang)作(zuo)(zuo)用兩(liang)種(zhong)。雙(shuang)作(zuo)(zuo)用使用在失電或(huo)失氣(qi)時，閥(fa)(fa)門(men)(men)保(bao)持(chi)于失電或(huo)失氣(qi)時位置，以(yi)確保(bao)生產。單作(zuo)(zuo)用在失電或(huo)失氣(qi)時，閥(fa)(fa)門(men)(men)處于原始極限位置（全(quan)開或(huo)全(quan)關），以(yi)確保(bao)生產過程處于安全(quan)位置。

主要技術規范和參數
主要(yao)技(ji)術規范

設計依據
GB標準
ANSI標準
設計標準
GB12237
ANSI 16.34
試驗和(he)檢(jian)驗
JB/T9002
API 598


主要(yao)技術參數

公稱壓力MPa
1.6 、 4.0、 6.4
額定行程
90°
閥體材質
ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
閥座材質(zhi)
軟密封：PTFE、PPL
閥芯材質
ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
閥(fa)芯(xin)形式
L型(xing)、T型(xing)
介質溫度℃
-40～+300
氣源壓力(li)MPa
0.4～0.6
電磁(ci)閥
電(dian)源
AC220V、DC24V
防(fang)爆等級
普通型(xing)(xing)、澆封隔爆型(xing)(xing)m ⅡT5、本安型(xing)(xing)
連接形式
G螺紋、NPT螺紋

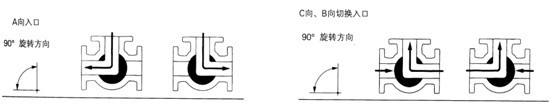

 管道流向圖
L型
T型

可配附件
開關型(xing)：電(dian)磁閥(fa)、手輪(lun)機(ji)構、限位開關回訊器、空氣過(guo)濾減壓器等。
調節(jie)型：電氣閥門定位器(qi)，空氣過濾減(jian)壓器(qi)等。

執行器轉扭及動作時間

執行器型號(hao)RD/RC
0030
0060
0100
0150
0220
0300
0450
0600
0900
1200
2000
3000
執行器缸徑
63
75
88
100
115
125
145
160
180
200
240
265
扭
矩
4bar氣(qi)源(yuan)
23.5
46.5
73.2
106
172
221
348
453
612
850
1496
2156
5bar氣源
29.3
58.2
91.5
133
215
277
434
567
765
1063
1870
2695
開(kai)
關
時
間
開向
雙作用
0.3
0.3
0.4
0.5
0.7
0.9
1.2
1.5
2.0
2.7
3.5
4.0
單作用
0.3
0.4
0.5
0.7
0.9
1.2
1.5
1.8
2.4
3.5
4.1
4.5
關(guan)向
雙作用
0.3
0.4
0.5
0.6
0.8
1.1
1.4
1.7
2.2
3.2
4.0
4.5
單(dan)作用(yong)
0.4
0.5
0.6
0.9
1.1
1.4
1.8
2.1
2.8
4.0
4.6
5.0

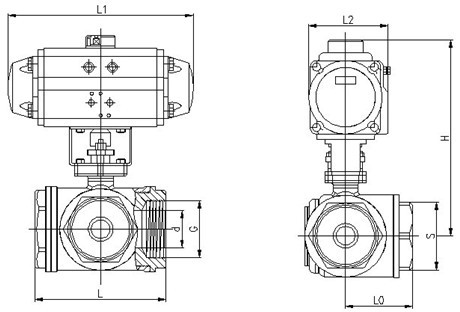

 參考外形尺寸

FNQ614(615)-（F.N.P）-PN16～64                                 ;             單位;mm

公稱通徑
外(wai)形(xing)及連接尺寸(cun)
㎜
in
d
G
L
L1
L2
L0
S
H
15
1/2
10
1/2”
68
140．5
70.5
34
26
130
20
3/4
15
3/4”
78
140．5
70.5
39
32
135
25
1
20
1”
86
140．5
70.5
43
38
140
32
11/4
25
11/4”
111
158.5
83
55.5
49
158
40
11/2
32
11/2”
126
210.5
94.5
63
56
165
50
2
38
2”
143
247.5
106.3
71.5
70
202

注：根據不同閥門扭矩、使(shi)用介質適配的執行(xing)器型號可能有所(suo)不同，相關尺寸隨之變化。

型號編制
FN       Q            6             1                 4                    F               16     ;          P                   D                    DN
菲(fei)恩   球(qiu)閥(fa)   6為氣動   連接方(fang)式   4為L型(xing)閥(fa)芯(xin)   密(mi)封材(cai)(cai)料   公稱壓力   閥(fa)體(ti)材(cai)(cai)質     作用方(fang)式       閥(fa)口(kou)徑
公司              9為(wei)電動   1內螺紋     5為(wei)T型閥芯   F為(wei)四氟                        P為(wei)不(bu)銹鋼   D為(wei)單作用
                                                                                                                        ; C為鑄鋼(gang)      雙作(zuo)用省略
