氣動襯氟球閥

產品說明

 氣動襯氟球閥

概述
FNQ641F46系列精小型氣動O型球閥是一種專為腐蝕性流體設計的控制閥。它由氣動活塞式執行機構和O型內襯球閥組成,閥芯采用圓柱型通孔球體.以常用內襯材質分有襯F4和F46兩種。
 該產品以壓縮空氣為動力源，接受閥門定位器或電磁閥信號，可實現對閥門比例式調節動作或快速開關位式控制。
   該產(chan)品(pin)采(cai)用直(zhi)通型鑄造閥體，閥芯采(cai)用襯氟(fu)圓柱型通孔球體和軟密封(feng)閥座(zuo)，閥體內(nei)壁和所有(you)流(liu)體通過部份，全襯有(you)耐腐(fu)蝕(shi)、抗(kang)老化(hua)的(de)聚四氟(fu)乙(yi)烯（或聚全氟(fu)乙(yi)丙烯），具有(you)耐腐(fu)蝕(shi)性(xing)良好(hao)、抗(kang)老化(hua)性(xing)高(gao)、壽命長、流(liu)阻小(xiao)、流(liu)通能力大等(deng)優點(dian)，特別適(shi)用于(yu)有(you)酸、堿等(deng)強腐(fu)蝕(shi)性(xing)介質的(de)場合。
   氣(qi)(qi)動(dong)活塞式執行機構可分為單作用和雙(shuang)(shuang)作用兩種(zhong)。雙(shuang)(shuang)作用使用在(zai)失(shi)(shi)電或(huo)失(shi)(shi)氣(qi)(qi)時(shi)，閥(fa)門保(bao)持于(yu)(yu)失(shi)(shi)電或(huo)失(shi)(shi)氣(qi)(qi)時(shi)位(wei)置，以確(que)保(bao)生產。單作用在(zai)失(shi)(shi)電或(huo)失(shi)(shi)氣(qi)(qi)時(shi)，閥(fa)門處于(yu)(yu)原始極限位(wei)置（全(quan)開或(huo)全(quan)關），以確(que)保(bao)生產過(guo)程處于(yu)(yu)安全(quan)位(wei)置。
 主要技術規范和參數
主要(yao)技(ji)術規范(fan)

設(she)計依據
GB標(biao)準
設計標(biao)準
GB12237
結構長度
法蘭(lan)連(lian)接(jie)
GB12221
連(lian)接(jie)法蘭尺(chi)寸(cun)
GB/9113、JB/T79
試(shi)驗和檢驗
JB/T9002

 主要(yao)技(ji)術(shu)參(can)數

公稱通(tong)徑(jing)mm
15
20
25
32
40
50
65
80
100
125
150
200
額定流量系數KV
17
33
62
95
146
232
350
439
810
1205
1912
3014
公稱壓力MPa
1.6 、2.5
額(e)定行(xing)程
90°
固有流量特性
快開(kai)特性
閥體材(cai)質(zhi)
ZG230～450內(nei)襯、不(bu)銹鋼(gang)內(nei)襯
介質溫度℃
-20～+150
氣源壓力(li)MPa
0.4～0.6
電磁閥
電(dian)源
AC220V、DC24V
防爆等級(ji)
普通型、澆(jiao)封隔爆(bao)型mⅡT5、本安型
定位器
輸入(ru)信號(hao)
4-20mA DC或0-10mA DC
防爆等級
普(pu)通(tong)型、隔(ge)爆型：隔(ge)爆型（Ex dII BT4）、本安型
法蘭標準
JB/T79-94、JB78
泄漏量(liang)
Ⅵ級
允許壓差(cha)
≤公稱壓力

◆不能輸導的介質：氧(yang)氣(qi)、氫氣(qi)、天然氣(qi)、煤氣(qi)等可燃(ran)(ran)、助燃(ran)(ran)氣(qi)體。
 可配附件
開關(guan)型：電磁(ci)閥(fa)、手輪機構、限位(wei)開關(guan)回訊(xun)器、空氣過濾(lv)減壓器等。
調節型：電氣閥門定位器，空氣過濾(lv)減壓器等。
 執行器轉扭及動作時間

執行(xing)器型號RD/RC
0030
0060
0100
0150
0220
0300
0450
0600
0900
1200
2000
3000
執(zhi)行器缸徑
63
75
88
100
115
125
145
160
180
200
240
265
扭(niu)
矩
4bar氣源(yuan)
23.5
46.5
73.2
106
172
221
348
453
612
850
1496
2156
5bar氣源
29.3
58.2
91.5
133
215
277
434
567
765
1063
1870
2695
開
關
時(shi)
間
開向(xiang)
雙作用
0.3
0.3
0.4
0.5
0.7
0.9
1.2
1.5
2.0
2.7
3.5
4.0
單作(zuo)用
0.3
0.4
0.5
0.7
0.9
1.2
1.5
1.8
2.4
3.5
4.1
4.5
關向(xiang)
雙作用
0.3
0.4
0.5
0.6
0.8
1.1
1.4
1.7
2.2
3.2
4.0
4.5
單作(zuo)用
0.4
0.5
0.6
0.9
1.1
1.4
1.8
2.1
2.8
4.0
4.6
5.0

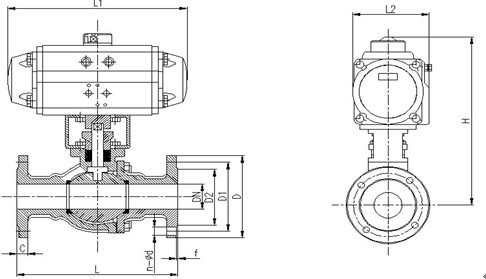

參考外形尺寸



FNQ641F46    PN16                                                             單位：mm

公稱通徑(jing)
L
D
D1
D2
C
n-φd
H
15
132
95
65
45
14
4-φ14
150
20
142
105
75
55
16
4-φ14
150
25
150
115
85
65
16
4-φ14
174
32
165
135
100
78
18
4-φ18
174
40
180
145
110
85
18
4-φ18
208
50
200
160
125
100
20
4-φ18
237
65
220
180
145
120
20
4-φ18
285
80
250
195
160
135
22
4-φ18
302
100
280
215
180
155
22
8-φ18
324
125
320
245
210
185
24
8-φ18
450
150
360
280
240
210
24
8-φ23
480
200
400
335
295
265
26
8-φ23
526

 型號編制
  FN        T            Q           6              41                 F46        16                 C                      D                   DN
菲(fei)恩    調節型     球閥    6為(wei)氣動(dong)   41為(wei)法蘭式   內襯   公稱壓力(li)        C為(wei)鑄(zhu)鋼體      單作用氣缸    閥口(kou)徑
公司   開關型(xing)省(sheng)(sheng)略          9為(wei)電動   71為(wei)對夾式(shi)   F46   16為(wei)1.6MPa   P為(wei)不銹鋼體(ti)    雙作用省(sheng)(sheng)略
