球閥
當前位置: 網站首頁 > 產品展示 > 球閥 >
氣動V型球閥

產品說明

氣動V型球閥

概述
FNVQ系列精小型氣動V型球閥是一種轉角為90度的旋轉類控制閥。它由氣動活塞式執行機構和V型球閥組成,閥芯采用圓柱型通孔球體.以密封材質分有軟密封和硬密封兩種，以連接方式分為對夾式（FNVQ677）和法蘭式（FNVQ647）兩種。
該產品以壓縮空氣為動力源，接受閥門定位器或電磁閥控制信號，可實現對閥門比例式調節或快速位式控制。
該產(chan)品采用直通(tong)式鑄(zhu)造閥(fa)體(ti)，其(qi)流道通(tong)暢、流量系數大、可調范(fan)圍大、密(mi)封(feng)性(xing)能好，帶(dai)V型切口(kou)的閥(fa)芯，對閥(fa)座具有良好的剪切作(zuo)用，使該產(chan)品適用于(yu)石油化(hua)工(gong)、造紙、污水處理及(ji)冶金等行業，對含(han)有纖維和顆粒的懸(xuan)濁液(ye)介質(zhi)進行流量控制。特別適用于(yu)制漿(jiang)(jiang)、造紙等生產(chan)過程中的紙漿(jiang)(jiang)、白水、黑液(ye)等懸(xuan)浮顆粒流體(ti)及(ji)濃、濁漿(jiang)(jiang)狀流體(ti)介質(zhi)的自動(dong)調節(jie)控制。
氣(qi)動活塞式執行機構可分為單(dan)(dan)作(zuo)用(yong)(yong)和雙(shuang)作(zuo)用(yong)(yong)兩(liang)種。雙(shuang)作(zuo)用(yong)(yong)使(shi)用(yong)(yong)在(zai)失(shi)(shi)(shi)電(dian)或失(shi)(shi)(shi)氣(qi)時，閥門保持于(yu)失(shi)(shi)(shi)電(dian)或失(shi)(shi)(shi)氣(qi)時位(wei)(wei)置，以確保生產(chan)。單(dan)(dan)作(zuo)用(yong)(yong)在(zai)失(shi)(shi)(shi)電(dian)或失(shi)(shi)(shi)氣(qi)時，閥門處于(yu)原(yuan)始極限位(wei)(wei)置（全(quan)開或全(quan)關），以確保生產(chan)過程處于(yu)安全(quan)位(wei)(wei)置。
主要技術規范和參數
主要技(ji)術(shu)規范
設計依據
GB標準
設計標準
GB12237
結構長度(du)
法蘭連(lian)接(jie)（對(dui)夾連(lian)接(jie)）
GB12221
連(lian)接(jie)法蘭尺(chi)寸
GB/9113、JB/T82
試(shi)驗和檢(jian)驗
JB/T9002

主要(yao)技術參數(shu)
公稱通徑mm
25
32
40
50
65
80
100
125
150
200
250
300
350
400
公稱直徑mm
20
26
33
40
53
66
86
104
128
170
212
255
300
340
額定(ding)流量(liang)系數(shu)KV
25
36
63
100
160
250
400
600
950
1540
2500
3900
6150
9800
公稱壓力MPa
1.6 、2.5、 4.0、 6.4
額定(ding)行(xing)程
90°
固有流(liu)量(liang)特性
近似等百分比(bi)特性(xing)
閥(fa)體材(cai)質
ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
閥座材質
軟密封：PTFE、PPL；硬密封：不銹鋼、硬質合(he)金
閥(fa)芯材質
ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
介質(zhi)溫度℃
-40～+180、-40～+350
電磁(ci)閥
電 源
AC220V、DC24V
防爆等級(ji)
普通型(xing)、隔爆型(xing)d ⅡBT4(d ⅡCT4)、本安型(xing)
定位(wei)器(qi)
輸入信號
4～20mA DC或0～10mA DC
防(fang)爆等級
普通(tong)型(xing)(xing)、隔(ge)爆(bao)型(xing)(xing)：隔(ge)爆(bao)型(xing)(xing)（ExdII BT4）、本(ben)安(an)型(xing)(xing)
連(lian)接形式(shi)
對夾式（管道法蘭標準GB/T9113-2000）、法蘭式（JB/T82）
泄(xie)漏量(liang)
軟密封：Ⅵ級、硬密封：Ⅳ級
可調比
300：1

可配附件
開關(guan)型：電(dian)磁閥、手輪機(ji)構、限位(wei)開關(guan)回訊器、空(kong)氣過濾減壓器等(deng)。
調節(jie)型(xing)：電氣閥門定位器(qi)，空氣過濾減壓器(qi)等(deng)。
執行器轉扭及動作時間
執行器型號RD/RC
0030
0060
0100
0150
0220
0300
0450
0600
0900
1200
2000
3000
執(zhi)行器(qi)缸徑
63
75
88
100
115
125
145
160
180
200
240
265
扭
矩
4bar氣(qi)源
23.5
46.5
73.2
106
172
221
348
453
612
850
1496
2156
5bar氣源(yuan)
29.3
58.2
91.5
133
215
277
434
567
765
1063
1870
2695
開
關
時(shi)
間
開向
雙作用
0.3
0.3
0.4
0.5
0.7
0.9
1.2
1.5
2.0
2.7
3.5
4.0
單(dan)作用
0.3
0.4
0.5
0.7
0.9
1.2
1.5
1.8
2.4
3.5
4.1
4.5
關(guan)向
雙(shuang)作用
0.3
0.4
0.5
0.6
0.8
1.1
1.4
1.7
2.2
3.2
4.0
4.5
單作用
0.4
0.5
0.6
0.9
1.1
1.4
1.8
2.1
2.8
4.0
4.6
5.0

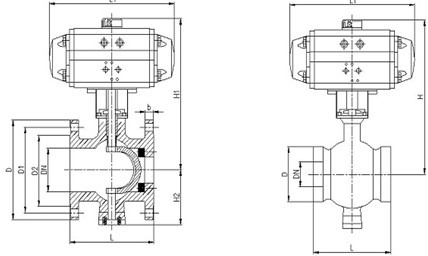

參考外形尺寸
FNVQ677、647H PN16                    ;                                       單位：mm
公稱通徑
DN(mm)
連接(jie)尺寸 (mm)
對 夾 式(shi)
法 蘭(lan) 式
L
H1
H2
D
Ｌ
D
D1
D2
b
Z-Φd
25
68
62
115
85
65
16
4-14
102
277
60
40
85
62
150
110
85
18
4-18
114
305
75
50
100
75
165
125
99
20
4--18
124
364
95
65
120
90
185
145
118
20
4-18
145
379
105
80
130
100
200
160
132
20
8-18
165
389
120
100
158
115
220
180
156
22
8-18
194
402
140
125
185
135
250
210
184
22
8-18
213
426
165
150
216
160
285
240
211
24
8-22
229
453
185
200
268
200
340
295
266
24
12-22
243
473
205
250
324
240
405
355
319
26
12-26
297
540
240
300
460
334
460
410
3750
30
12-26
338
590
290

 型號編制
FN          T             VQ            6           47                H                   16               P                     D                DN
菲(fei)恩(en)    調(diao)節型(xing)    V型(xing)球閥   氣(qi)動    47為(wei)(wei)法蘭    H為(wei)(wei)硬密(mi)封    公稱壓力   P為(wei)(wei)不銹(xiu)鋼     單(dan)作用        閥口徑(jing)
公司  開關型(xing)省略                            77為對(dui)夾      F為四氟密封             ;     C為鑄鋼體      雙作用省略
