氣動刀形閘閥
一、技(ji)術(shu)規范
|
設計依據
|
GB標準
|
ANSI標準
|
|
設(she)計標準
|
GB2237
|
ANSI B16.34
|
|
連接(jie)法(fa)蘭尺寸
|
GB/9113 JB/T97
|
ANSI B16.5
|
|
試驗和檢驗
|
JB/T9002
|
API 598
|
注：系(xi)列刀型閘閥結構長度及(ji)連接法蘭(lan)尺寸可(ke)根據用戶要求設計制造。
二、主要(yao)零件材(cai)質
|
零件名稱
|
材(cai)質
|
|
C
|
P
|
R
|
|
內六(liu)角(jiao)螺絲
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
閥(fa) 蓋(gai)
|
WCB
|
1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
墊 片
|
PTFE
|
PTFE
|
PTFE
|
|
閥 座
|
1Cr18Ni9Ti或PTFE
|
1Cr18Ni9Ti或PTFE
|
1Cr18Ni12Mo2Ti或(huo)PTFE
|
|
閥 體
|
WCB
|
ZGr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
密封填料
|
丁(ding)晴橡(xiang)膠或PTFE
|
丁晴橡膠或PTFE
|
丁晴橡膠或PTFE
|
|
壓 蓋
|
WCB
|
ZGr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥 板
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
支 架(jia)
|
WCB
|
ZGr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
推拉桿
|
45#鋼(gang)鍍(du)鉻
|
45#鋼(gang)鍍(du)鉻
|
45#鋼鍍(du)鉻
|
|
氣動執行器
|
可據客戶要求配普通氣缸或磁性氣缸，詳見(jian)隨(sui)貨氣缸使(shi)用(yong)說明書
|
注：系列刀型閘(zha)閥主要零部件(jian)及密封圈材質(zhi)可(ke)根據實(shi)際(ji)工(gong)況(kuang)條件(jian)或用(yong)戶(hu)特殊(shu)要求設計選用(yong)。
氣動對夾(jia)式刀形(xing)閘閥(fa)FNPZ673（F.N）-PN10，CLASS150

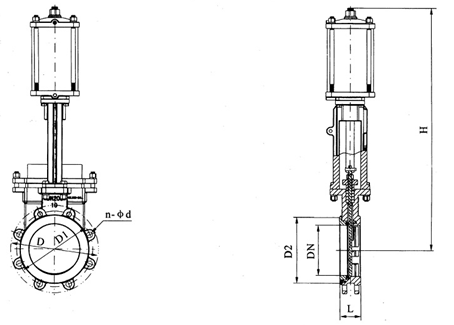

三、主(zhu)要外(wai)形及(ji)連接尺(chi)寸(cun)：PZ673（H、W、Y、F）-PN10、 CLASS150
|
公稱
通徑(jing)
|
GB標準外(wai)形(xing)及(ji)連接尺寸（PN10）
|
ANSI標準及連接(jie)尺寸(CLASS150)
|
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
n-Φd
|
L
|
H
|
D
|
D1
|
D2
|
n-Φd
|
|
50
|
50
|
335
|
165
|
125
|
100
|
4-Φ16
|
48
|
165
|
152
|
120.5
|
92
|
2-Φ19
|
|
65
|
50
|
363
|
185
|
145
|
120
|
4-Φ16
|
48
|
185
|
178
|
139.5
|
105
|
2-Φ19
|
|
80
|
50
|
395
|
200
|
160
|
135
|
4-Φ16
|
50
|
200
|
190
|
152.5
|
127
|
2-Φ19
|
|
100
|
50
|
465
|
220
|
180
|
155
|
8-Φ16
|
50
|
220
|
229
|
190.5
|
157
|
6-Φ19
|
|
125
|
50
|
530
|
250
|
210
|
185
|
8-Φ16
|
57
|
250
|
254
|
216
|
186
|
6-Φ22
|
|
150
|
60
|
630
|
285
|
240
|
210
|
8-Φ20
|
57
|
285
|
279
|
241.5
|
216
|
6-Φ22
|
|
200
|
60
|
750
|
340
|
295
|
265
|
8-Φ20
|
70
|
340
|
343
|
298.5
|
270
|
6-Φ22
|
|
250
|
70
|
900
|
395
|
350
|
320
|
12-Φ20
|
70
|
395
|
406
|
362
|
324
|
8-Φ25
|
|
300
|
80
|
1120
|
445
|
400
|
368
|
12-Φ20
|
76
|
445
|
483
|
432
|
381
|
8-Φ25
|
|
350
|
90
|
1260
|
505
|
460
|
428
|
16-Φ20
|
76
|
505
|
533
|
476
|
413
|
8-Φ29
|
|
400
|
100
|
1450
|
565
|
515
|
482
|
16-Φ22
|
89
|
565
|
597
|
540
|
470
|
12-Φ29
|
|
450
|
120
|
1600
|
615
|
565
|
532
|
20-Φ22
|
89
|
615
|
635
|
578
|
533
|
12-Φ32
|
|
500
|
130
|
1800
|
670
|
620
|
585
|
20-Φ22
|
114
|
670
|
699
|
635
|
584
|
14-Φ32
|
|
600
|
130
|
2300
|
780
|
725
|
685
|
20-Φ27
|
114
|
780
|
813
|
749.5
|
692
|
14-Φ35
|
注 ：D1為(wei)螺栓孔中心距
根據不同閥門扭矩、使用介質的不同或選配執行器型號不同。相關尺寸隨之變化。
