電動刀型閘閥
概述
PZ973電動刀型閘閥，配有多回轉式電動裝置，使閥板作上下直線運動，實現遠程控制閥門的打開或關閉，閥體材質采用鑄鋼、不銹鋼，通徑范圍： DN50～DN1000，使用溫度：≤425℃，公稱壓力：1.0～1.6MPa。應用于化工、煤炭、制糖、污水、造紙等領域，特別適合于造紙行業在管道上作調節與節流使用。
產品特點
l、刀(dao)(dao)(dao)形(xing)(xing)漿(jiang)閘(zha)閥(fa)按照口(kou)徑不(bu)(bu)同制成(cheng)暗桿和(he)明(ming)(ming)桿兩種(zhong)形(xing)(xing)式(shi)(暗桿DN50～900mm，明(ming)(ming)桿DN50～900mm)，全圓(yuan)形(xing)(xing)的(de)直流通道設(she)計(ji)不(bu)(bu)存渣、不(bu)(bu)卡(ka)阻(zu)。刀(dao)(dao)(dao)板底端加(jia)工成(cheng)刀(dao)(dao)(dao)刃(ren)狀(zhuang)，對(dui)松軟物料(liao)如纖維、紙(zhi)漿(jiang)、木漿(jiang)具有(you)切斷功能，同時有(you)良(liang)好開(kai)啟和(he)關閉作用(yong)。在刀(dao)(dao)(dao)板上端安裝有(you)硬聚四氟乙烯刮泥器(qi)，可(ke)防止(zhi)粉塵(chen)、砂礫等擦傷性物質進入(ru)填料(liao)盒(he)，可(ke)顯著(zhu)提高刀(dao)(dao)(dao)板壽(shou)命。閥(fa)板材質選用(yong)不(bu)(bu)銹鋼、精磨(mo)拋光處理可(ke)獲得(de)最佳密封效果。設(she)計(ji)緊湊、占(zhan)據空間小、重量輕、價格便(bian)宜、易于安裝、耐磨(mo)防堵措施(shi)完善、便(bian)于維修、使用(yong)方便(bian)及壽(shou)命長，并且可(ke)任意(yi)選用(yong)驅動裝置。
2、閥體(ti)、填(tian)料涵(han)均為精密鑄(zhu)造，其中閥體(ti)采(cai)(cai)用(yong)凸(tu)緣式(shi)整體(ti)鑄(zhu)造，材(cai)質可根據(ju)用(yong)戶需要選(xuan)用(yong)304、316、316L、WCB、2Crl3，密封圈采(cai)(cai)用(yong)PTFE增強聚四(si)氟乙烯材(cai)質，耐腐(fu)蝕、耐磨損、不沾(zhan)渣(zha)。
3、閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
4、刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。
5、適用介質：金礦粉(fen)、尾(wei)礦、紙漿、木漿、纖(xian)維、粉(fen)塵、化學品(pin)處理污水(shui)、沉淀池、礦砂、爐渣、煤(mei)泥(ni)(ni)、瀝青、料(liao)倉出口、水(shui)果、谷物、水(shui)泥(ni)(ni)漿、屠宰廠(chang)廢水(shui)等。
6、工作溫度：軟密封(PTFE)：-40℃～180℃；碳素鋼：-29℃～425℃；不銹鋼：-40℃～600℃；鉻鉬釩(fan)鋼：≤550℃；工作壓力：0．6～1．6MPa
執行標準
設計按JB／T869l-1998 MSS SP-81 法蘭按GB／T9113．1-2000
結構長度按GB／T1-5188．2-94 試驗和驗收按GB／T13927

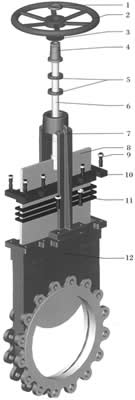

部件材質說明
|
代號(hao)
|
零件名稱(cheng)
|
材質說明
|
|
名稱(cheng)
|
牌號
|
|
1
|
圓螺母
|
優質碳素鋼
|
25
|
|
2
|
手輪
|
灰口鑄(zhu)鋼
|
HT200
|
|
3
|
軸承壓蓋
|
優質碳素(su)鋼(gang)
|
35
|
|
4
|
閥桿螺母
|
鋁青銅
|
ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
|
|
鋁(lv)黃銅
|
ZCuZn25A16Fe3Mn3
|
|
5
|
軸承
|
—
|
51110
|
|
6
|
閥桿(gan)
|
不銹鋼
|
304、316、2Cr13
|
|
7
|
支(zhi)架(jia)
|
碳素(su)鋼、不(bu)銹鋼
|
WCB、CF8等
|
|
8
|
閘(zha)板
|
不銹鋼
|
304、316、304L、316L、2Cr13
|
|
9
|
螺(luo)栓(shuan)螺(luo)母
|
優質碳素(su)鋼
|
35
|
|
10
|
填料壓蓋(gai)
|
碳素鋼
|
WCB
|
|
11
|
填料
|
柔性石墨盤根石棉根
增強四氟纖維盤根
|
—
|
|
12
|
閥體
|
碳素鋼、不(bu)銹(xiu)鋼
|
WCB、CF8（304）、CF3（304L）
、CF8M（316）、CF3M（316L）、
密封座堆焊合金或不銹鋼
|
|
主要性能規范
|
公稱壓力PN(MPa)
|
殼體試驗(MPa)
|
密封試驗(yan)(MPa)
|
適用介(jie)質(zhi)
|
|
1.0
|
1.5
|
1.1
|
煙氣、灰(hui)、渣水混合物(wu)、空氣混合物(wu)
|
|
1.6
|
2.4
|
1.8
|

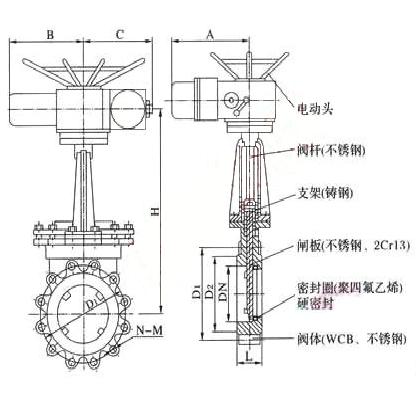

主要外型及連接尺寸
|
公(gong)稱壓力
|
DN
|
L
|
D1
|
D2
|
H
|
D0
|
L0
|
L1
|
L2
|
N-M
|
電裝(zhuang)型號
|
電機功率
|
公(gong)稱轉矩
|
重量
|
|
1.0 MPa
|
50
|
50
|
100
|
125
|
370
|
365
|
283
|
326
|
219
|
4-M16
|
Z10
|
0.25
|
100
|
54
|
|
65
|
50
|
120
|
145
|
460
|
365
|
283
|
326
|
219
|
4-M16
|
Z10
|
0.25
|
100
|
60
|
|
80
|
50
|
135
|
160
|
590
|
365
|
283
|
326
|
219
|
4-M16
|
Z10
|
0.25
|
100
|
62
|
|
100
|
50
|
155
|
180
|
780
|
365
|
283
|
326
|
219
|
8-M16
|
Z10
|
0.25
|
100
|
66
|
|
125
|
50
|
185
|
210
|
950
|
365
|
283
|
326
|
219
|
8-M16
|
Z10
|
0.25
|
100
|
76
|
|
150
|
60
|
210
|
240
|
980
|
365
|
283
|
371
|
219
|
8-M20
|
Z15
|
0.37
|
150
|
84
|
|
200
|
60
|
265
|
295
|
1053
|
365
|
283
|
371
|
219
|
8-M20
|
Z20
|
0.37
|
200
|
106
|
|
250
|
70
|
320
|
350
|
1060
|
365
|
283
|
371
|
219
|
12-M20
|
Z20
|
0.37
|
200
|
120
|
|
300
|
80
|
368
|
400
|
1230
|
365
|
283
|
371
|
219
|
12-M20
|
Z30
|
0.55
|
300
|
218
|
|
350
|
90
|
428
|
460
|
1250
|
365
|
283
|
371
|
219
|
16-M20
|
Z30
|
0.55
|
300
|
230
|
|
400
|
100
|
482
|
515
|
1767
|
560
|
365
|
470
|
310
|
16-M22
|
Z45
|
1.5
|
450
|
297
|
|
450
|
120
|
532
|
565
|
1920
|
560
|
365
|
470
|
310
|
20-M22
|
Z45
|
1.5
|
450
|
369
|
|
500
|
130
|
585
|
620
|
2010
|
560
|
365
|
470
|
310
|
20-M22
|
Z60
|
2.2
|
600
|
420
|
|
600
|
140
|
685
|
725
|
2110
|
560
|
365
|
470
|
310
|
20-M27
|
Z60
|
2.2
|
600
|
520
|
|
1.6 MPa
|
50
|
65
|
100
|
125
|
370
|
365
|
283
|
326
|
219
|
4-M16
|
Z10
|
0.25
|
100
|
650
|
|
65
|
65
|
120
|
145
|
460
|
365
|
283
|
326
|
219
|
4-M16
|
Z10
|
0.25
|
100
|
65
|
|
80
|
70
|
135
|
160
|
590
|
365
|
283
|
326
|
219
|
8-M16
|
Z10
|
0.25
|
100
|
68
|
|
100
|
70
|
155
|
180
|
780
|
365
|
283
|
326
|
219
|
8-M16
|
Z10
|
0.25
|
100
|
74
|
|
125
|
70
|
185
|
210
|
950
|
365
|
283
|
326
|
219
|
8-M16
|
Z10
|
0.25
|
100
|
77
|
|
150
|
80
|
210
|
240
|
980
|
365
|
283
|
371
|
219
|
8-M20
|
Z15
|
0.37
|
150
|
96
|
|
200
|
80
|
265
|
295
|
1053
|
365
|
283
|
371
|
219
|
12-M20
|
Z20
|
0.37
|
200
|
114
|
|
250
|
94
|
320
|
355
|
1060
|
365
|
283
|
371
|
219
|
12-M22
|
Z20
|
0.37
|
200
|
135
|
|
300
|
98
|
375
|
410
|
1230
|
365
|
283
|
371
|
219
|
12-M22
|
Z30
|
0.55
|
300
|
230
|
|
350
|
100
|
435
|
470
|
1250
|
365
|
283
|
371
|
219
|
16-M22
|
Z30
|
0.55
|
300
|
251
|
|
400
|
110
|
485
|
525
|
1767
|
560
|
365
|
470
|
310
|
16-M27
|
Z45
|
1.5
|
450
|
130
|
|
450
|
120
|
545
|
585
|
1920
|
560
|
365
|
470
|
310
|
20-M27
|
Z45
|
1.5
|
450
|
378
|
|
500
|
130
|
608
|
650
|
2010
|
560
|
365
|
470
|
310
|
20-M30
|
Z60
|
2.2
|
600
|
435
|
|
600
|
140
|
718
|
770
|
2110
|
560
|
365
|
470
|
310
|
20-M36
|
Z60
|
2.2
|
600
|
530
|
