氣動套筒調節閥
產品概述
FNZJHM型精小型氣動套筒調節(jie)閥(fa)由新型多彈簧薄(bo)膜執行機構和低流阻套筒閥(fa)組成(cheng)，是符合IEC標準的新一代通用(yong)調節(jie)閥(fa)產品。產品特點如(ru)下：
1、采用平衡式閥芯結構(gou)，軸向不平衡力(li)小，允(yun)許壓差大，穩定性(xing)好；
2、閥芯(xin)導(dao)向面大，可改善由(you)渦流和沖(chong)擊(ji)引起的振蕩，并減少損(sun)壞；
3、比普通單雙座調節閥(fa)噪聲降低(di)10dB左右；
4、結構簡(jian)單，裝拆維修方便 ；
5、閥體按流體力學原理設(she)計成等截面低流阻，可調范(fan)圍大。
該產(chan)品具有(you)動作可靠(kao)，流(liu)量特性(xing)精度高(gao)，可調比大(da)，結構(gou)緊湊，外形(xing)尺寸(cun)小等(deng)優點，可廣泛應用在石(shi)油(you)化(hua)工(gong)、醫藥、冶(ye)金、造紙(zhi)、水處(chu)理等(deng)行業(ye)要求噪音(yin)低，壓(ya)差大(da)的工(gong)業(ye)過程控制系統。
主要技術參數
|
公稱(cheng)通徑mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥體通徑mm
|
32
|
40
|
125
|
150
|
|
額定流量系數Kv
|
直線
|
6.9/11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
998
|
1600
|
|
等 百
分 比
|
6.3/10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|
公稱(cheng)壓(ya)力(li)MPa
|
16；40；64
|
|
額(e)定行程mm
|
16
|
25
|
40
|
60
|
100
|
|
固有(you)流(liu)量特性
|
直線、等百分比
|
|
固(gu)有可調比(bi)
|
50：1
|
|
介質溫度(du) ℃
|
-20～+200(常(chang)溫型；-40～+250；-40～+450(中溫型)
|
|
法蘭(lan)連接形式
|
PN1.6Mpa按GB9113.1-2000平面、突(tu)面整體(ti)(ti)鋼制(zhi)管(guan)法蘭,閥(fa)體(ti)(ti)突(tu)面
PN4.0、6.4Mpa按GB9113.2-2000凹(ao)凸面整(zheng)體(ti)鋼制管法蘭,閥(fa)體(ti)凹(ao)面
|
|
閥體材質(zhi)
|
HT200、WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
|
|
閥芯材質
|
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
|
|
上閥蓋形(xing)式(shi)
|
普通式(常溫型(xing))、熱片式(中溫型(xing))
|
|
執行機構代號
|
ZHA(B)-22 ZHA(B)-23 ZHA(B)-34 ZHA(B)-45 ZHA(B)-56
|
|
彈簧范(fan)圍KPa
|
20~100(標(biao)準)、40~200、80~240
|
|
氣(qi)源壓力MPa
|
0.14、0．25、0．4
|
注：1.彈簧設定范圍(wei)一般(ban)按(an)20-100Kpa標準產品供貨，特殊要(yao)求應(ying)說明。
2.可為用戶提(ti)供按ANSI、JPI法蘭標準制造(zao)的(de)產品。
性能指標
|
項目
|
指標值
|
項目
|
指標值
|
|
基本(ben)誤(wu)差%
|
不帶定位器
|
±5.0
|
始終點
偏(pian)差%
|
氣 關
|
不帶定位器
|
始點
|
±5.0
|
|
終點
|
±2.5
|
|
帶(dai)定(ding)位(wei)器
|
±1.0
|
帶定位器
|
始點
|
±1.0
|
|
終點(dian)
|
±1.0
|
|
回 差%
|
不(bu)帶(dai)定位(wei)器(qi)
|
3.0
|
氣(qi) 開(kai)
|
不帶(dai)定(ding)位器
|
始點
|
±2.5
|
|
終點
|
±5.0
|
|
帶定(ding)位器
|
1.0
|
帶定位器
|
始點
|
±1.0
|
|
死 區%
|
不帶定(ding)位器
|
3.0
|
終點
|
±1.0
|
|
帶(dai)定位器
|
0.4
|
允許泄漏(lou)量(liang)l/h
|
|
1x10-4x閥額定容量
|
|
額定(ding)行程偏差%
|
+2.5
|
主要零件材料
|
零件名稱(cheng)
|
材料
|
溫度范圍(wei)
|
備注
|
|
閥(fa)體上(shang)閥(fa)蓋
|
HT200
|
-20-200℃
|
|
|
ZG230-450
|
-40-450℃
|
|
|
ZG1Cr18Ni9Ti
|
-250-550℃
|
|
|
ZG0Cr18Ni12Mo2Ti
|
-250-550℃
|
|
|
閥(fa)芯、閥(fa)座(zuo)
|
1Cr18Ni9
|
-250-550℃
|
|
|
0Cr18Ni12Mo2Ti
|
-250-550℃
|
|
|
填 料(liao)
|
聚四(si)氟乙烯
|
-40-150℃
|
|
|
膜 片(pian)
|
丁晴橡膠夾增強(qiang)滌淪織物
|
|
|
|
壓縮彈簧
|
60Si2Mn
|
|
|
|
膜(mo) 蓋
|
A3
|
|
|
可配附件
電-氣閥門定位器、電-氣轉換器、空氣過濾減壓器、手輪機構等。
允許壓差 ; 單(dan)位(wei):（MPa）
|
開關
方(fang)式
|
執行
機構
型號
|
彈簧
范圍
(KPa)
|
氣源
壓力
MPa
|
需(xu)要
附件
|
公稱通徑（閥座直徑）mm
|
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
200
|
250
|
300
|
|
40
|
50
|
65
|
80
|
100
|
125
|
200
|
250
|
300
|
|
氣(qi)
關
|
ZHA-22
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
3.0
6.4
6.4
|
|
|
|
|
|
|
|
|
|
|
ZHA-23
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
|
2.25
6.4
6.4
|
1.95
6.4
6.4
|
|
|
|
|
|
|
|
|
ZHA-34
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
|
|
|
2.36
6.4
6.4
|
2.04
6.4
6.4
|
1.67
6.4
6.4
|
|
|
|
|
|
ZHA-45
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
|
|
|
|
|
|
1.41
6.4
6.4
|
1.1
6.4
6.4
|
|
|
|
ZHA-56
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
|
|
|
|
|
|
|
|
0.83
5.5
6.4
|
0.68
4.2
6.1
|
|
氣
開
|
ZHB-22
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
1.5
4.5
6.4
|
|
|
|
|
|
|
|
|
|
|
ZHB-23
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
|
1.13
3.38
6.4
|
0.98
2.93
6.4
|
|
|
|
|
|
|
|
|
ZHB-34
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
|
|
|
1.18
3.54
6.4
|
1.02
3.06
6.4
|
0.84
2.51
5.85
|
|
|
|
|
|
ZHB-45
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
|
|
|
|
|
|
0.71
2.12
4.94
|
0.57
1.71
4.00
|
|
|
|
ZHB-56
|
20-100
40-200
80-240
|
140
250
400
|
-
P.R
P
|
|
|
|
|
|
|
|
|
0.42
1.92
2.9
|
0.32
0.98
2.39
|
說(shuo)明：（1）P-閥門定(ding)位器(qi)；R-壓(ya)力繼動(dong)器(qi)。
（2）允許(xu)壓差為閥關閉P2=0狀態下,△P的最大(da)值.
（3）最大(da)壓差超過1.0Mpa，閥塞、套筒表面堆焊硬質合金。

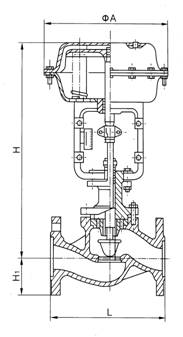

外形尺寸及重量
|
DN
|
L
|
H
|
H1
|
重量(liang)（kg）
|
φA
|
|
PN16
|
PN40
|
PN64
|
常溫
|
中溫(wen)
|
PN16
|
PN40
|
PN64
|
PN16
|
PN40
PN64
|
|
25
|
185
|
197
|
210
|
410
|
560
|
57
|
57
|
70
|
20
|
24
|
285
|
|
40
|
222
|
235
|
251
|
455
|
620
|
75
|
75
|
85
|
26
|
35
|
285
|
|
50
|
254
|
267
|
286
|
475
|
627
|
82
|
82
|
90
|
30
|
40
|
285
|
|
65
|
276
|
292
|
311
|
610
|
790
|
92
|
92
|
102
|
47
|
66
|
360
|
|
80
|
298
|
317
|
337
|
622
|
807
|
100
|
100
|
107
|
55
|
78
|
360
|
|
100
|
352
|
368
|
394
|
640
|
850
|
110
|
117
|
125
|
65
|
99
|
360
|
|
150
|
451
|
473
|
508
|
870
|
1130
|
142
|
150
|
172
|
130
|
160
|
470
|
|
200
|
600
|
600
|
650
|
890
|
1150
|
170
|
187
|
207
|
175
|
250
|
470
|
|
250
|
673
|
708
|
775
|
1203
|
1523
|
202
|
225
|
235
|
350
|
470
|
580
|
|
300
|
737
|
775
|
900
|
1234
|
1554
|
230
|
257
|
265
|
500
|
660
|
580
|
型號編制
FNZJ H P 16 C G B DN
精小型 執(zhi)行機構 P為單(dan)座(zuo) 公(gong)稱(cheng)壓(ya)力(li) C為鑄鋼 高溫 B為氣閉式 閥通徑(jing)
氣(qi)動調(diao)節閥(fa) 多彈簧薄(bo)膜頭 M為(wei)套筒 P為(wei)不銹鋼304 常(chang)溫省(sheng)略 K為(wei)氣(qi)開式
