氣動對夾式蝶閥

產品說明

  氣動對夾蝶閥(fa)

概述
FND671X系列精小型氣動對夾式蝶閥是一種轉角為90度的旋轉類控制閥。它由氣動活塞式執行機構和對夾式軟密封蝶閥組成,
 該產品以壓縮空氣為動力源，接受集散控制系統（DCS），可編程控制器（PLC）等開關信號，通過電磁閥可實現對閥門快速位式控制。
   該產(chan)品閥(fa)(fa)座為浮動(dong)式，具有(you)自動(dong)對準中心的功(gong)能(neng)，閥(fa)(fa)板(ban)為圓錐型，雙向偏心安(an)裝，閥(fa)(fa)關(guan)閉時，閥(fa)(fa)板(ban)帶動(dong)閥(fa)(fa)座運動(dong)。達到最佳密封；閥(fa)(fa)開啟時，立即脫開接觸，有(you)效防止閥(fa)(fa)座磨損(sun)。
   氣(qi)動活塞(sai)式執(zhi)行機(ji)構(gou)可分為單作用和雙作用兩種。雙作用使用在(zai)失電(dian)或(huo)失氣(qi)時(shi)，閥(fa)門(men)保(bao)持于失電(dian)或(huo)失氣(qi)時(shi)位(wei)置，以確保(bao)生產。單作用在(zai)失電(dian)或(huo)失氣(qi)時(shi)，閥(fa)門(men)處于原始(shi)極限位(wei)置（全開或(huo)全關），以確保(bao)生產過(guo)程處于安全位(wei)置。

主要技術規范和(he)參(can)數
主要技(ji)術(shu)規范

設計依(yi)據
GB標準
設計標準
GB12237
結構長度(du)
對(dui)夾式(shi)連(lian)接
GB12221
連(lian)接法蘭(lan)尺(chi)寸
GB/9113、JB/T79
試驗和檢驗
JB/T9002


主要技術參數

公稱通徑mm
50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
額定(ding)流量系數KV
95
130
220
400
650
1150
1920
3070
4270
5720
7400
9400
12300
17900
26000
公(gong)稱壓力(li)MPa
0.6、1.0、1.6
額定(ding)行程
調節(jie)型:70°、開關型:90°
固有流量特性
近似等百分比
閥體材質
ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
閥(fa)座材質
軟密封：橡膠(jiao)、PTFE
閥(fa)芯材質
ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
介質(zhi)溫(wen)度℃
-40～+140
氣源壓(ya)力(li)MPa
0.4~0.6
連接(jie)形式(shi)
對夾式(shi)（管道法蘭標準(zhun)GB9113-2000、JB/T79-94）
泄漏量(liang)
Ⅵ級

注：可為用戶制造ANSI、JIS等(deng)標準法蘭連接(jie)

帶定位器性(xing)能指標

項   目
指標值
項   目
指(zhi)標(biao)值
基(ji)本(ben)誤差%
帶定位(wei)器
±2.0 、±1.5
始終點偏差% 帶定位器
±2.0、±1.5
回    差%
帶定(ding)位器(qi)
2.0 、±1.5
死    區%
帶定位器
0.8 、0.6
允(yun)許泄漏量L/h
V級（IEC534-4）
額定行程偏差(cha)%
±2.5


可配附件
開(kai)關(guan)型：電磁閥、手(shou)輪機構、限位開(kai)關(guan)回訊器、空氣(qi)過濾減壓(ya)器等。
調節型：電氣閥門定位器，空氣過濾減壓器等。
執行器轉(zhuan)扭及動作時(shi)間

執行器型號(hao)RD/RC
0030
0060
0100
0150
0220
0300
0450
0600
0900
1200
2000
3000
執行器缸徑
63
75
88
100
115
125
145
160
180
200
240
265
扭
矩
4bar氣源
23.5
46.5
73.2
106
172
221
348
453
612
850
1496
2156
5bar氣源
29.3
58.2
91.5
133
215
277
434
567
765
1063
1870
2695
開
關
時
間
開向
雙作用
0.3
0.3
0.4
0.5
0.7
0.9
1.2
1.5
2.0
2.7
3.5
4.0
單作(zuo)用(yong)
0.3
0.4
0.5
0.7
0.9
1.2
1.5
1.8
2.4
3.5
4.1
4.5
關(guan)向
雙作用
0.3
0.4
0.5
0.6
0.8
1.1
1.4
1.7
2.2
3.2
4.0
4.5
單作用
0.4
0.5
0.6
0.9
1.1
1.4
1.8
2.1
2.8
4.0
4.6
5.0

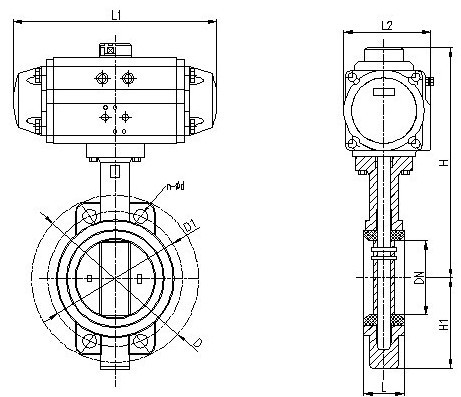

參考外形尺寸(cun)
FND671X、F--PN6、10                                                             單位：mm

公稱(cheng)
通(tong)徑
外(wai)形(xing)尺寸
連接法蘭尺寸
L
L1
L2
H
H1
D
D1
n-Φd
50
43
158.5
83


165
125
4-Φ18
65
46
158.5
83


185
145
4-Φ18
80
46
210.5
94.5


200
160
8-Φ18
100
52
247.5
106.3


220
180
8-Φ18
125
56
268.5
123


250
210
8-Φ18
150
56
315
141


285
240
8-Φ22
200
60
345
151.5


340
295
8-Φ22
250
68
437.5
187


395
350
12-Φ22
300
78
487
204


445
400
12-Φ22
350
78
543
222


505
460
16-Φ22
400
102
633
262


565
515
16-Φ22
450
114
728
329.5


615
565
20-Φ26
500
127
728
329.5


670
620
20-Φ26
600
154
1845
527


780
725
20-Φ30
700
165
1845
527


895
840
24-Φ30
800
190
2605
440


1015
950
24-Φ33

注(zhu)：根(gen)據不同閥門扭(niu)矩、使(shi)用介(jie)質酸甜、不同類別執行器型號，其相關(guan)尺寸隨(sui)之(zhi)變(bian)化(hua)。
RD/RC系列氣動閥(fa)門執(zhi)行器(qi)可配至DN500，AW系列執(zhi)行器(qi)可配蝶閥(fa)DN200～1600。

型號(hao)編制
FN           T            D             6             71                X               10                  D                DN
菲(fei)恩    控制(zhi)方(fang)式   蝶閥(fa)     驅動方(fang)式    連接方(fang)式     密封材料     公稱壓力        作用方(fang)式     閥(fa)口(kou)徑
公(gong)司   T為調節(jie)型              6為氣動    71為對夾(jia)式(shi)    X為橡(xiang)膠   10為1.0MPa    D為單作用
          開關(guan)型省略             9為電(dian)動    43為法蘭(lan)式    F為四氟   16為1.6MPa    雙作用省略
