FNZCG 高溫電磁閥
用途及原理
FNZCG二(er)位(wei)二(er)通高溫不銹鋼電磁閥(fa)系(xi)(xi)列，是(shi)自動控制系(xi)(xi)統(tong)(tong)中常(chang)見的執行器件，采(cai)用(yong)先導式開(kai)閥(fa)原(yuan)理借助流(liu)體(ti)介(jie)質壓(ya)力差開(kai)閥(fa)。有(you)別于普通電磁閥(fa)做了(le)特殊的散熱片結構設計。常(chang)閉(bi)型(xing)，通電打開(kai)，斷電關(guan)閉(bi)。主要應用(yong)于對過熱蒸汽、導熱油等(deng)高溫介(jie)質在管路(lu)中的自動啟閉(bi)，從而達到(dao)系(xi)(xi)統(tong)(tong)和設備的程序控制或(huo)遠(yuan)程控制等(deng)。
主要技術參數
|
閥體材質
|
SS304不銹鋼、SS316不銹鋼
|
|
公稱通徑(jing)
|
DN15~DN350
|
|
密封材料
|
PPL塑(su)料、金屬
|
|
流體介質
|
蒸(zheng)(zheng)汽、過(guo)熱蒸(zheng)(zheng)汽、導熱油等(deng)
|
|
控(kong)制方式
|

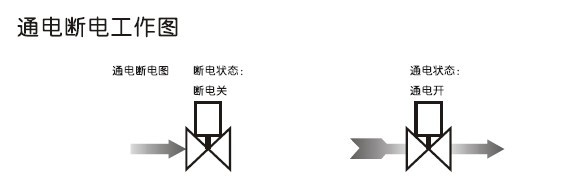

常閉(bi)（通電(dian)開閥、斷電(dian)關閥）
|
|
工作壓力
|
0.5～25kgf/cm/2
|
|
最大耐(nai)壓
|
40kgf/cm/2
|
|
溫 度
|
環(huan)境溫(wen)度: 0℃～65℃ 介質溫(wen)度: 5℃～250℃，短時高溫(wen)300℃
|
|
電源電壓
|
AC110V/220V 50/60HZ 、DC24V ±10%允許波動
|
|
功(gong) 率
|
DN15~DN50：AC 33VA(20W)、DC:24W ＞DN50請另行咨詢
|
|
線(xian)圈(quan)選擇(ze)
|
金屬(shu)殼（IP54）、塑封（IP65）、防爆型(Ex dⅡBT6)
|
|
電氣(qi)連(lian)接
|
接線(xian)盒（3個(ge)接線(xian)端子）；金(jin)屬(shu)殼為2芯引線(xian)焊(han)接式
|
型號規格表
|
連接螺紋
|
流(liu)量(liang)通徑mm
|
CV值
|
工作(zuo)壓力(li)范圍(wei)（Kgf/cm2)
|
最(zui)大溫(wen)度(du)℃
|
外(wai)形尺(chi)寸
|
|
最小壓力
|
最大壓力
|
長×寬×高
|
|
3/8”
|
15
|
4.5
|
05
|
25
|
250
|
75×52×159
|
|
1/2”
|
15
|
4.5
|
0.5
|
25
|
250
|
75×52×159
|
|
3/4”
|
20
|
8.0
|
0.5
|
25
|
250
|
85×60×171
|
|
1”
|
25
|
12
|
0.5
|
25
|
250
|
100×70×178
|
|
11/4”
|
35
|
22
|
0.5
|
25
|
250
|
120×90×198
|
|
11/2”
|
35
|
22
|
0.5
|
25
|
250
|
120×90×198
|
|
2”
|
50
|
45
|
0.5
|
25
|
250
|
150×110×220
|
|
法蘭4孔(kong)
|
25
|
12
|
0.5
|
25
|
250
|
見(jian)下表
|
|
32
|
22
|
0.5
|
25
|
250
|
|
40
|
22
|
0.5
|
25
|
250
|
|
50
|
45
|
0.5
|
25
|
250
|
|
流量通(tong)徑
|
DN25
|
DN32
|
DN40
|
DN50
|
|
法蘭4孔
|
孔(kong)徑φ13.5孔(kong)距(ju)φ85
|
孔徑(jing)φ17.5孔距φ100
|
孔(kong)徑φ17.5孔(kong)距φ110
|
孔徑φ17.5孔距(ju)φ125
|
|

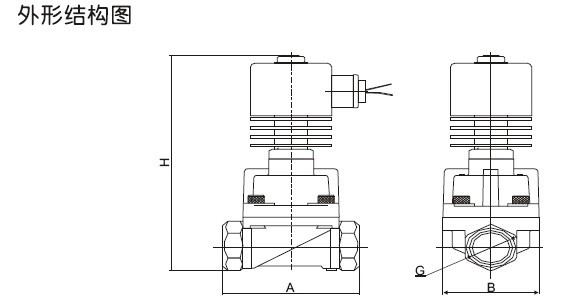

外形
尺寸
|
長A
|
134
|
160
|
160
|
200
|
|
寬B
|
110
|
135
|
145
|
155
|
|
高C
|
215
|
230
|
235
|
250
|
注：介質溫度(du)超過300度(du)請選用我司超高溫電磁閥；公稱通徑大于(yu)DN50管接尺寸請另行咨詢我司。
